春节假期实在是太无聊了，尝试更新一下文章吧。大家也要注意身体健康啊。

像控点布设其实包括两部分内容，一部分是设置像控点，一部分是测量像控点坐标。那么，像控点是个什么东西呢？

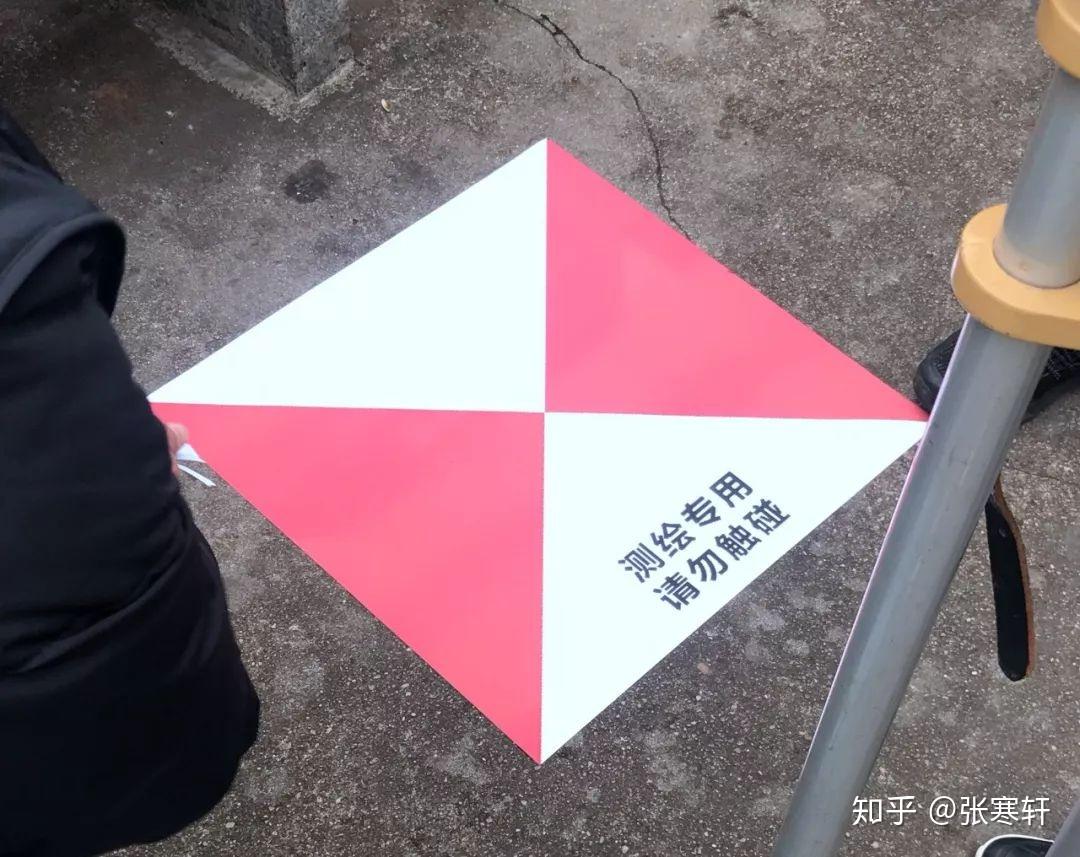

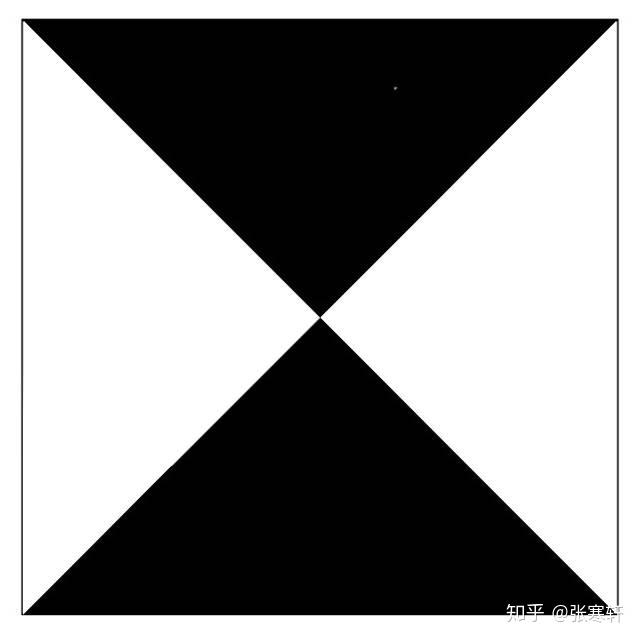

像控点其实就是图像控制点，就是在航片上和地面上都能找得到对应的点，比如在操场的地面上画个十字，航拍采集数据时，采集到了这个点；然后又在地面上用传统测量方法将这个点坐标测量了出来，这就完成了外业像控点布设。

像控点是控制点的一种分支，控制点方式是控制误差累积传播的一种手段。举个不太恰当的例子，比如说，你用一把30cm长的尺子去测量一个边长约10m的桌子，由于尺子太短，你需要多次测量，由于下一次测量基于上一次测量的结束端点，由于普遍存在的测量误差，当量到最好一尺时，实际上是积累了之前将近10m距离的所有误差。假设每尺的中误差是0.5mm，10m全长需要测34个尺段，那么总体误差大概是0.5*34=1.7cm。如果这个精度不能满足实际使用要求，我们就要想办法改进测量的方法，最简单的方法是直接找个10m长的尺子，测量精度一下就提高到0.5mm。如果说有控制点的作用的话，比如我们有一根2m长的尺子，则只需5次测量就完成，那么如果每次测量精度不变，这样精度可以达到0.5*5=0.25cm精度一下提高了，但我还想测量出0.5m位置前后的桌子上的斑点，2m的尺子没法做到更精细的测量了，这时候再使用30cm的尺寸在2m尺段内部进行测量即可，由于不用测整个10m那么长，在2m内的精度也相对较高。这个例子中，2m的尺子就相当于控制，控制了30cm的尺子在2m尺段内误差不超过0.5*（2/0.3）=0.35cm。

这个例子不是特别的恰当，如果想深入了解的话，还是要学学专业知识能理解的更透些。不过可以大概做个说明吧。

相对精度指的是测绘产品内部的相对精度，比如楼长度，线长度，井盖距墙角的距离等等。

学过物理参考系的同学都知道，哪有什么绝对，只是看参考系是什么而已。所谓绝对，就是相对于测绘系统坐标系而言的。实际上是大家把所有成果都往这个坐标系上堆，所以不存在因为坐标系不同而造成数据对不上的情况。但是，大多数测绘外行们不了解这个概念，为啥要做那么高精度？因为你精度低你干完了，我挨着你测个图跟你对不上，那么咱们俩是谁测错了？当然，如果自己使用的数据自己测，我也不需要跟别人拼接，那没问题，可是这样是不是太浪费人力物力财力了？在那个算力都匮乏的时代，是不可能给你重复测量机会的。（现在算力丰沛了，就为所欲为？）

我们IT从业者常使用的WGS84坐标系，一般不会直接用于测绘产品，而要经过投影坐标转换等工作，像百度地图高德地图等在线地图，还要经过坐标加密，谷歌地图倒是直接使用了WGS84坐标，国家队天地图也使用了WGS84坐标，那么我们无人机测出来的是什么坐标系？

实际上这跟后期处理数据时如何处理数据有关系，直接使用无人机机载GNSS数据生成的成果，那就是WGS84成果；使用地面像控点，像控点所用坐标系就是成果坐标系。具体应该使用哪种坐标系统，跟成果如何使用有关系，如果成果要与在线地图匹配叠加显示，则WGS84坐标最适合；如果要测绘成果入库，则使用当地测绘坐标系统更合适。

如果需要较高的绝对定位精度，比如说1-2cm甚至更高，就需要在地面布设像控点。如果仅需要满足1:500比例尺地形图规范要求的精度，使用免像控技术也可以。所谓免像控，即不用在地面设置像控点，成图精度也能达到规范要求。
